(use case diagram) – диаграмма, отражающая связь между экторами и прецедентами, описывает систему на концептутальном уровне.

Эктор (actor) aktor – inimise kujund– это множество логически связанных ролей, исполняемых при взаимодействии с прецедентами или сущностями.

Прецедент (use-case) Kasutusjuhtum tahistatakse ovaaliga/elipsiga – описание отдельного аспекта поведения системы с точки зрения пользователя.

Aktorid ja kasutusjuhtumid sidutatakse oma vahel joonega voi noolega

Обозначения:
Графически эктор изображается “человечком “.
Прецеденты обозначаются внутри эллипса. Прецеденты и экторы соединяются с помощью линий или стрелок.
Направление стрелки показывает у кого запрашивается сервис/ услуга.

Kasutuslooskeem

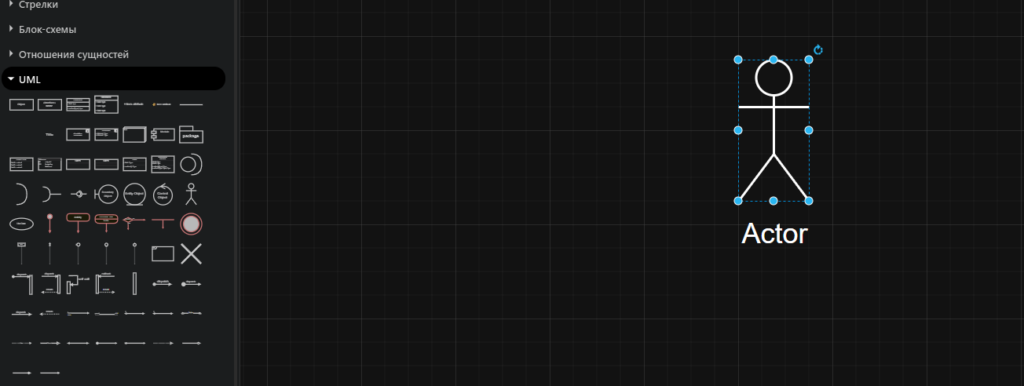

Use Case Diagramm tehtud Draw.io appis

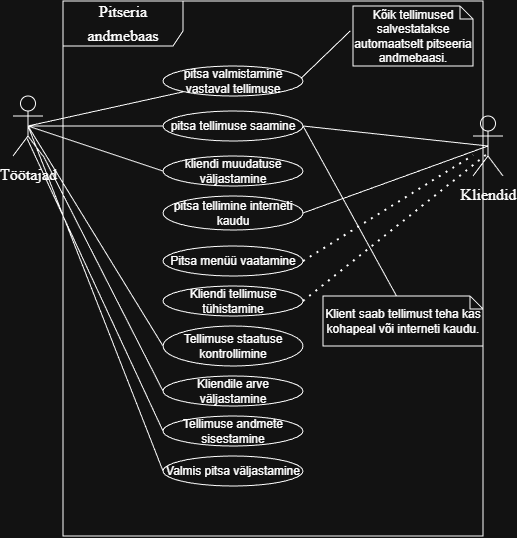

See UML Use Case diagramm kirjeldab pitsarestorani infosüsteemi (pitsaria andmebaasi) ja seda, kuidas erinevad kasutajad süsteemiga suhtlevad.
